海灣GST-DH9600總線隔離器

作者:海灣消防設備 文章來源:http://www.techotree.com/ [ ]

一、GST-DH9600總線隔離器概述



  在總線制電氣火災監控系統中,往往會出現某一局部總線出現故障(例如短路)造成整個監控系統無法正常工作的情況。GST-DH9600總線隔離器的作用是,當總線發生故障時,將發生故障的總線部分與整個系統隔離開來,以保證系統的其它部分能夠正常工作,同時便于確定出發生故障的總線部位。當故障部分的總線修復后,隔離器可自行恢復工作,將被隔離出去的總線部分重新納入系統。



二、GST-DH9600總線隔離器產品規格





型號 GST-DH9600
工作電壓 總線24V
動作電流 50mA(最多可接入5個編碼設備)
隔離動作確認燈 紅色
使用環境 溫度:-10℃~+50℃
相對濕度≤95%,不結露
外形尺寸 120mm×80mm×39mm





三、GST-DH9600總線隔離器結構與安裝

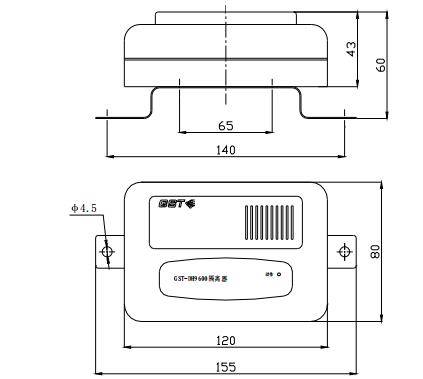

   GST-DH9600總線隔離器外形示圖如下圖所示:

GST-DH9600總線隔離器結構與安裝

四、GST-DH9600總線隔離器接線

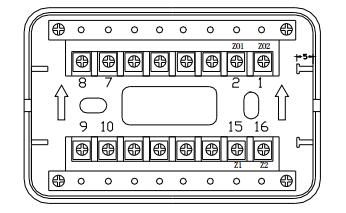

   GST-DH9600總線隔離器端子示意圖如下圖所示:

GST-DH9600總線隔離器端子示意圖

  其中:

  Z1、Z2:無極性信號二總線輸入端子;

  ZO1、ZO2:無極性信號二總線輸出端子。

  GST-DH9600總線隔離器布線要求

  直接與信號二總線連接,無需其它布線??蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。
